케이블 베어 선정 방법
페이지 정보
- 조회282회
- 작성일2024-07-11 17:00
본문

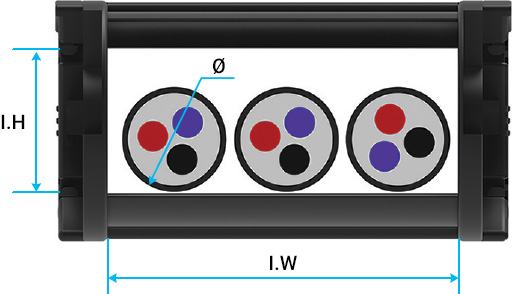

- 케이블 베어 내고 (The inner height of drag chain.)
- 케이블 베어 내에 들어가는 전선 또는 호스들 중에 가장 큰 직경을 기준으로 하며 직경 값의 약 15%를 올려 케이블 베어를 선정한다.
- The cable bear is selected based on the largest diameter among the wires or hoses that fit into the drag chain and increasing the diameter by about 15%.
- 케이블 베어 내폭 (The inner width of drag chain.)
- 케이블 베어 내에 들어가는 전선 또는 호스들의 모든 직경의 합에 약 20%를 올려 케이블 베어를 선정한다.
- Select a drag chain by adding approximately 20% to the sum of all diameters of the wires or hoses that fit within the drag chain.
- 곡률 선정 방법 (The method to selecting radius specifications.)
- 케이블 베어 내에 들어가는 전선 또는 호스들의 허용 굽힘 반경값을 확인하고 반경값보다 큰 곡률을 선정한다.
- Check the allowable bending radius value of the wires or hoses entering the drag chain and select a curvature greater than the radius value.
- Electronic Cable
- R > Ø × 5~8´
- Pneumatic Hose
- R > Ø × 7~10´
- Hydraulic Hose
- R > Ø × 13~15´
End bracket Type
- UD Type
-
Move End Bracket : Up
Fixed End Bracket : Down
- DD Type
-
Move End Bracket : Down
Fixed End Bracket : Down
- UU Type
-
Move End Bracket : Up
Fixed End Bracket : Up
- DU Type
-
Move End Bracket : Down
Fixed End Bracket : Up
