WIP 0180
WIP 0180

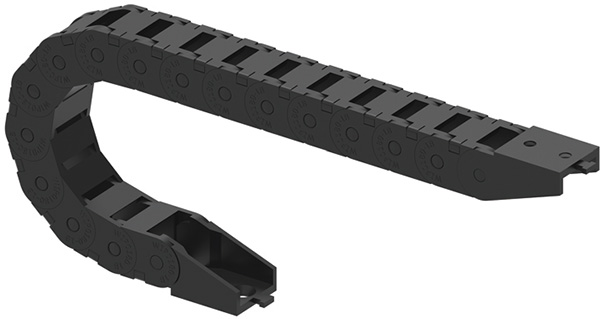

Installable dimension(설치가능 치수) : ~0.8m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 4m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

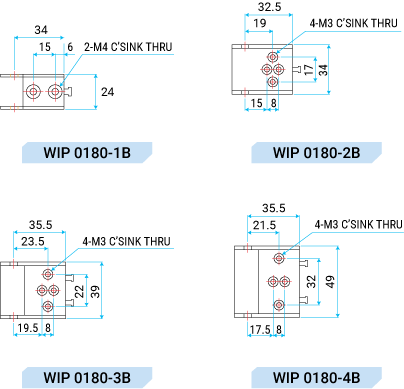

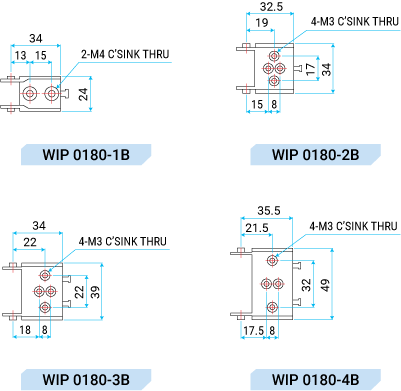

Bracket Dimension

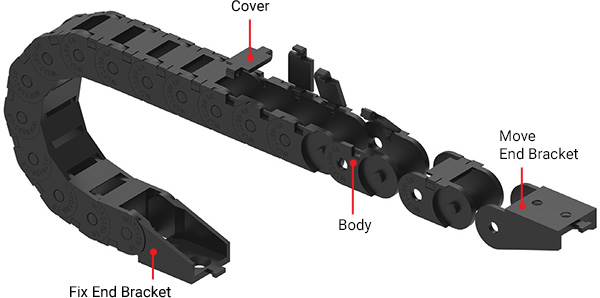

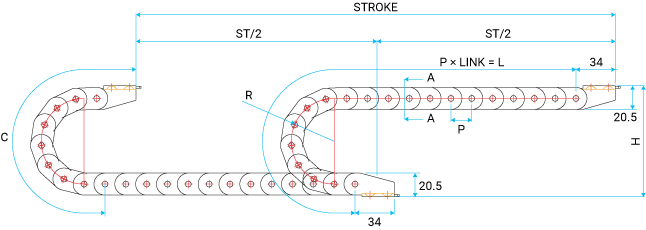

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 18 | 18 | 90 | 58 | ST/2 + C |
| 28 | 115 | 78 | ||
| 37 | 144 | 96 | ||
| 50 | 162 | 122 |
Section A-A
| W-Type | Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|---|
| 1B | 15 | 24 | 15 | 19 |
| 2B | 25 | 34 | ||
| 3B | 30 | 38 | ||
| 4B | 40 | 49 |
Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| WIP 0180 (1B, 2B, 3B, 4B) | W25 | R37 | 180L | UD |
