KC 070
KC 070

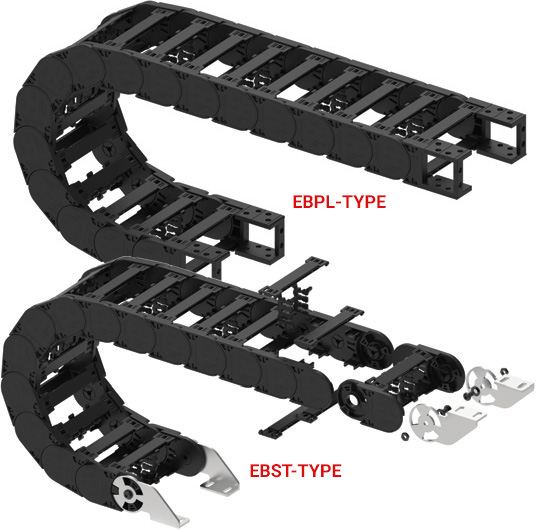

Installable dimension(설치가능 치수) : ~3.5m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 5m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

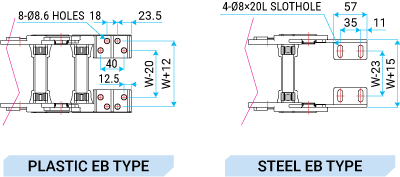

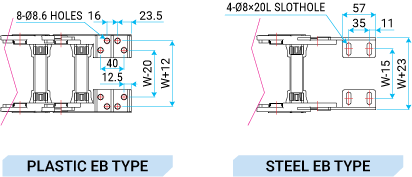

Bracket Dimension

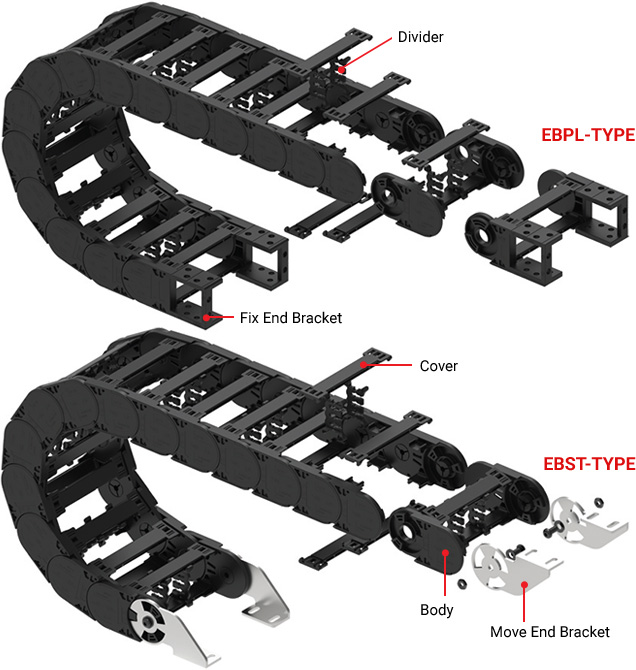

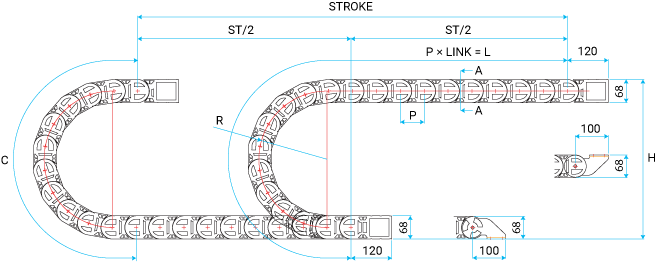

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 75 | 70 | 375 | 218 | ST/2 + C |
| 100 | 454 | 268 | ||
| 125 | 532 | 318 | ||
| 150 | 611 | 368 | ||
| 200 | 768 | 468 | ||
| 250 | 925 | 568 |
Section A-A
| Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|
| 65 | 98 | 47 | 68 |
| 80 | 113 | ||
| 100 | 133 | ||
| 120 | 153 | ||
| 150 | 183 | ||
| 175 | 208 | ||
| 200 | 233 |
Cable Insertion Method
| Divider Q’ty according to width value | ||
|---|---|---|
| W | Q'ty | |
| 0~100 | 1 |  |
| 101~200 | 2 | |
| 201~300 | 3 | |
| 301~400 | 4 | |
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| KC 070 | W120 | R150 | 770L | EBPL-UD |
| EBST-UD |
