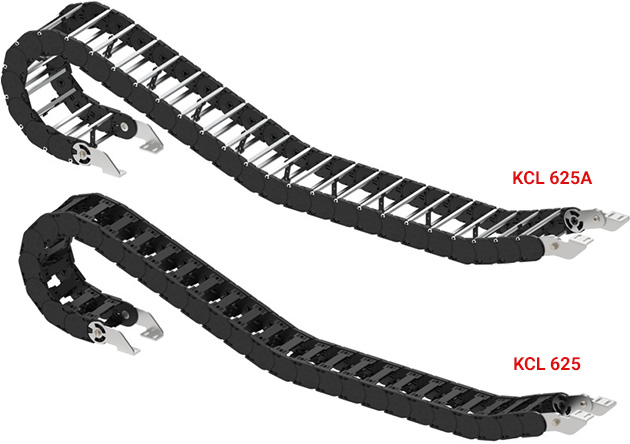

KCL 625(A)
KCL 625(A)
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 5m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

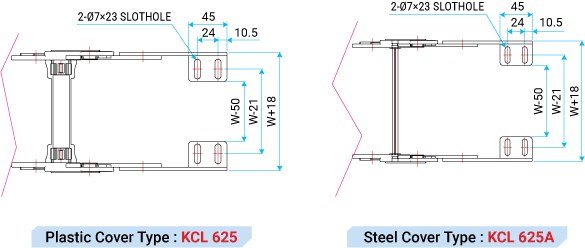

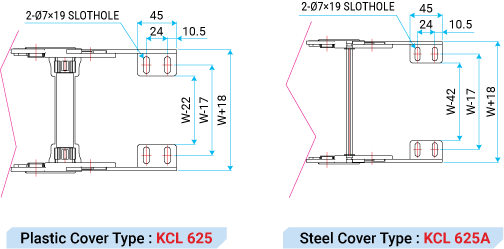

Bracket Dimension

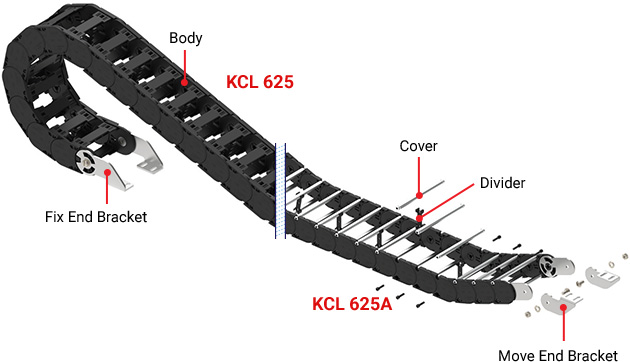

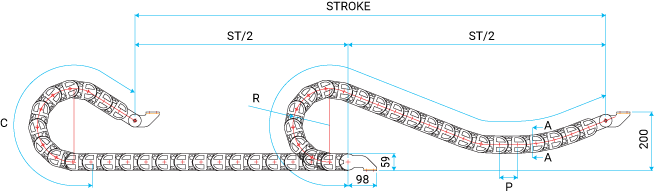

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 67 | 62.5 | 335 | 200 | ST/2 + C |
| 78 | 370 | |||
| 100 | 563 | |||
| 125 | 750 | |||
| 150 | 596 | |||
| 200 | 753 |

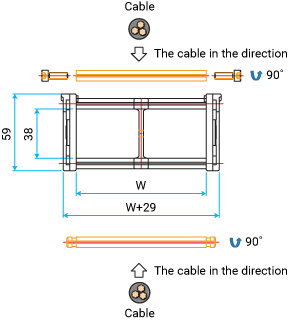

KCL 625 Section A-A
| Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|
| 65 | 94 | 38 | 59 |
| 80 | 109 | ||
| 100 | 129 | ||
| 120 | 149 | ||
| 150 | 179 | ||
| 175 | 204 | ||
| 200 | 229 |

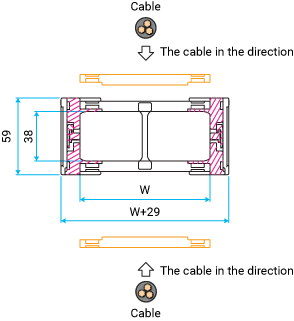

KCL 625A Section A-A
| Divider Q’ty according to width value | |||
|---|---|---|---|
| W | Q'ty | KCL 625 | KCL 625A |
| 0~100 | 1 |  |
 |
| 101~200 | 2 | ||
| 201~300 | 3 | ||
| 301~400 | 4 | ||
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| KCL 625(A) | W100 | R150 | 625L | UD |
