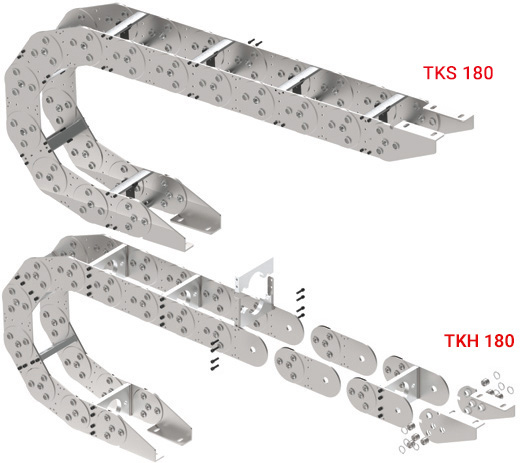

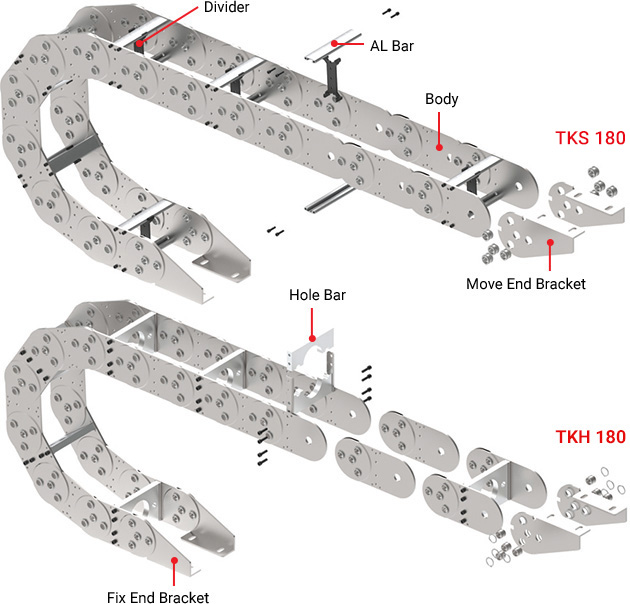

TK 180
TK 180
Basic Specification
| Material | SPHC, AL, PA, SS400, SK5 |
|---|---|
| Speed | 2m/s |
| Acceleration | 5m/s² |
| Temperature | -25℃~125℃ |
| Crane, Heavy industry, Cold stripping and rolling facility | |
Bracket Dimension

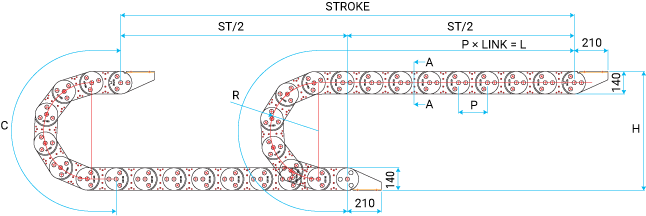

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 250 | 180 | 1,325 | 640 | ST/2 + C |
| 300 | 1,482 | 740 | ||
| 400 | 1,796 | 940 | ||
| 500 | 2,110 | 1,140 | ||
| 600 | 2,424 | 1,340 | ||
| 700 | 2,738 | 1,540 |
Section A-A
| Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|
| W | W+25.6 | 113 | 140 |
Cable Insertion Method
| Q’ty according to width value | |
|---|---|
| W | Q'ty |
| 0~100 | 1 |
| 101~200 | 2 |
| 201~300 | 3 |
| 301~400 | 4 |
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| TKS 180 | W300 | R400 | 1,800L | UD |
| TKH 180 | W350 | R300 | 1,980L | UU |
