KC 045

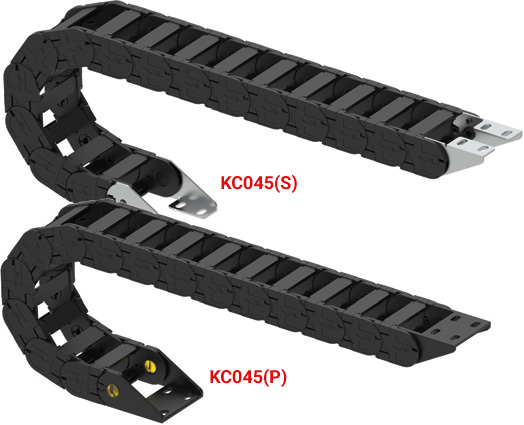

KC 045
Installable dimension(설치가능 치수) : ~1.5m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 5m/s |
| Acceleration | 10m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

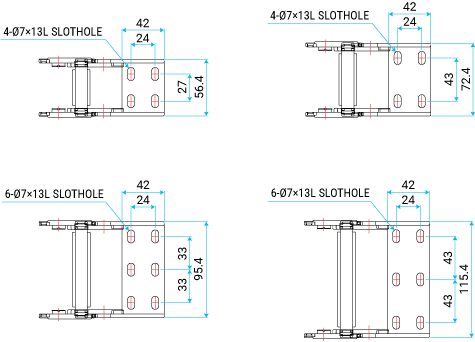

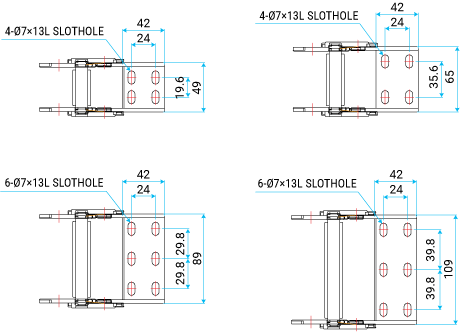

Bracket Dimension

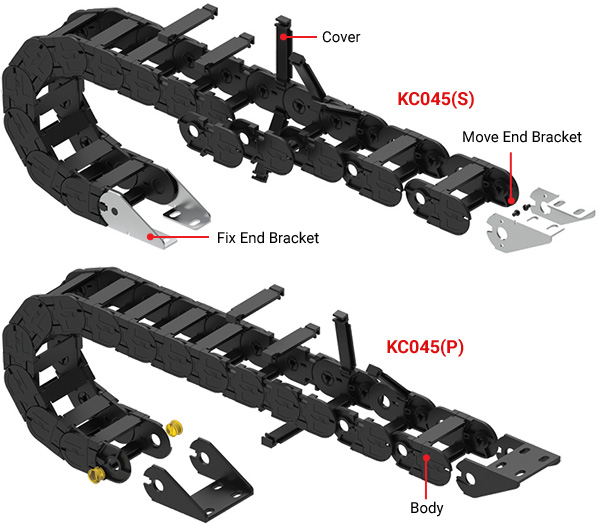

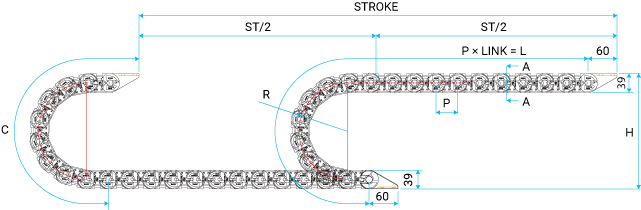

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 50 | 45 | 248 | 139 | ST/2 + C |
| 75 | 326 | 189 | ||
| 100 | 389 | 239 | ||
| 125 | 483 | 289 | ||
| 150 | 561 | 339 |
Section A-A
| W | Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|---|
| 40 | 40 | 56 | 24 | 3+ |
| 57 | 57 | 73 | ||
| 80 | 80 | 96 | ||
| 100 | 100 | 116 |
Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| KC 045(S) | W80 | R100 | 450L | EBST(PL)-UD |
| KC 045(P) | W57 | R75 | 495L |
