WIP 0130
WIP 0130

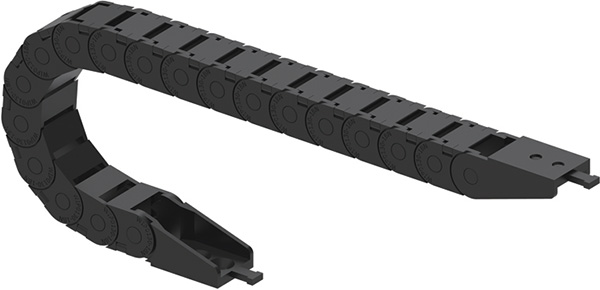

Installable dimension(설치가능 치수) : ~0.7m
Basic Specification
| Material | PA6 + G.F |
|---|---|
| Speed | 4m/s |
| Acceleration | 8m/s² |
| Temperature | -25℃~125℃ |
| Machine tools. Automations machines, Medical equipment. | |

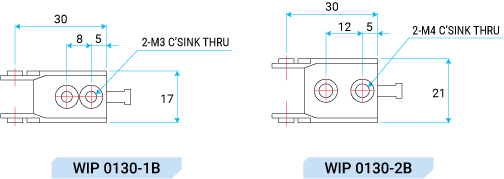

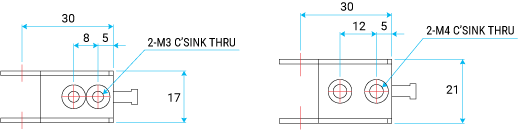

Bracket Dimension

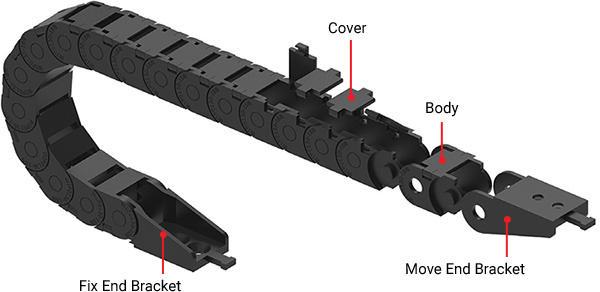

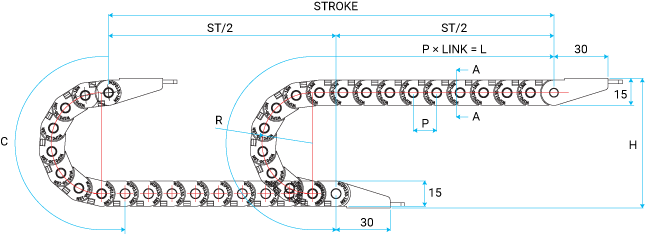

Assembly
- ST
-
Total machine travel (Stroke)장비의 이동거리
- L
-
Length of the drag chain케이블 베어 길이
- R
-
Radius of the drag chain케이블 체인의 곡률
- C
-
Safety distance to be secured when reversing the drag chain케이블 베어 후진시 확보해야 할 안전 거리
- P
-
Pitch of the drag chain케이블 베어 축 중심간의 거리
- H
-
Height of the drag chain when installation on field케이블 베어 설치시 높이
| Radius | Pitch | C | H | Length |
|---|---|---|---|---|
| 18 | 13 | 78 | 52 | ST/2 + C |
| 28 | 104 | 72 | ||
| 37 | 130 | 90 |
Section A-A
| W-Type | Inner Width | Outer Width | Inner Height | Outer Height |
|---|---|---|---|---|
| 1B | 11 | 17 | 10.2 | 14 |
| 2B | 15 | 21 |
Cable Insertion Method
Order Form
| Type | Inner Width | Radius | Length | Bracket Setting |
|---|---|---|---|---|
| WIP 0130 (1B, 2B) | W11 | R28 | 130L | UD |
